TCL PWE4210电源板问题修理剖析

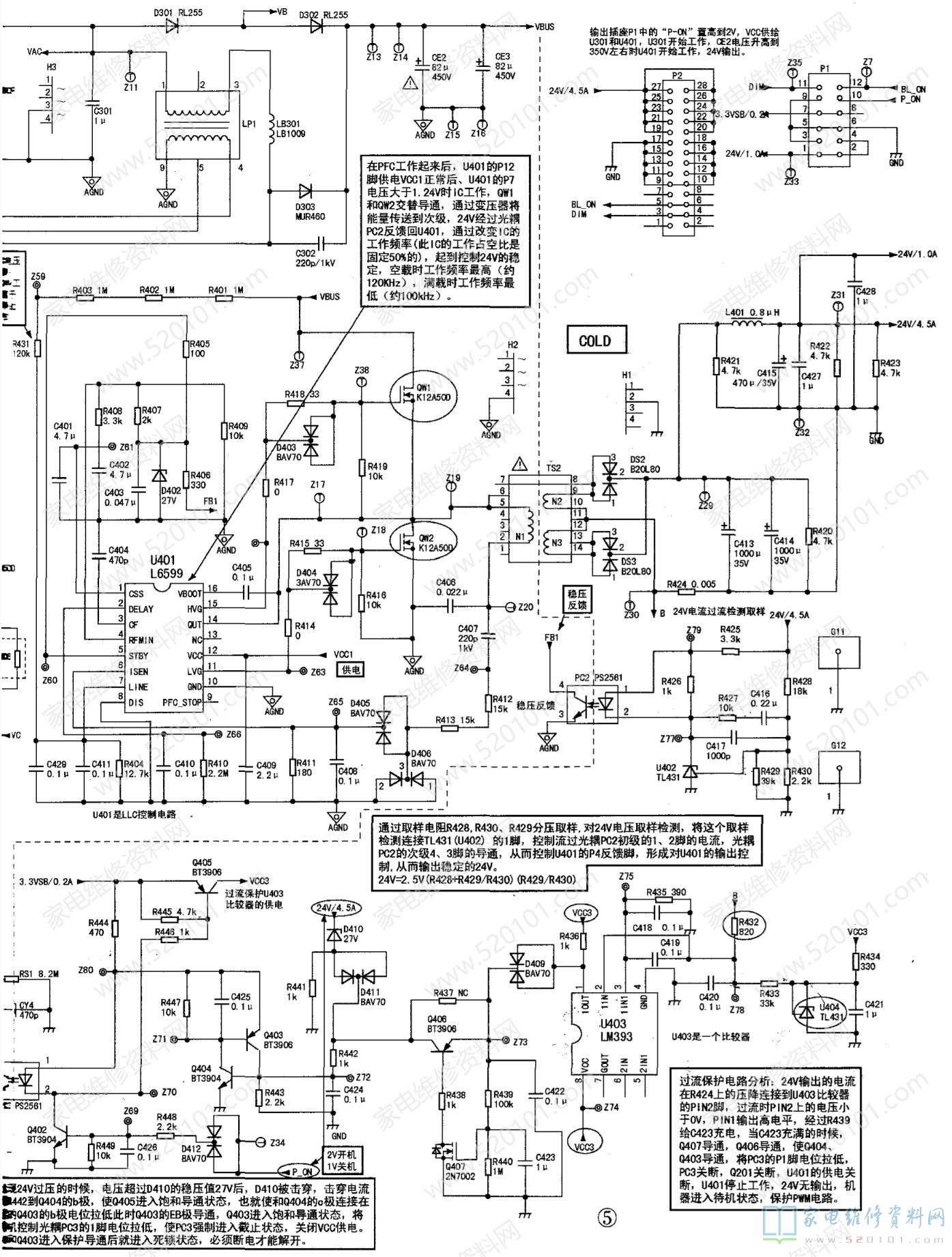

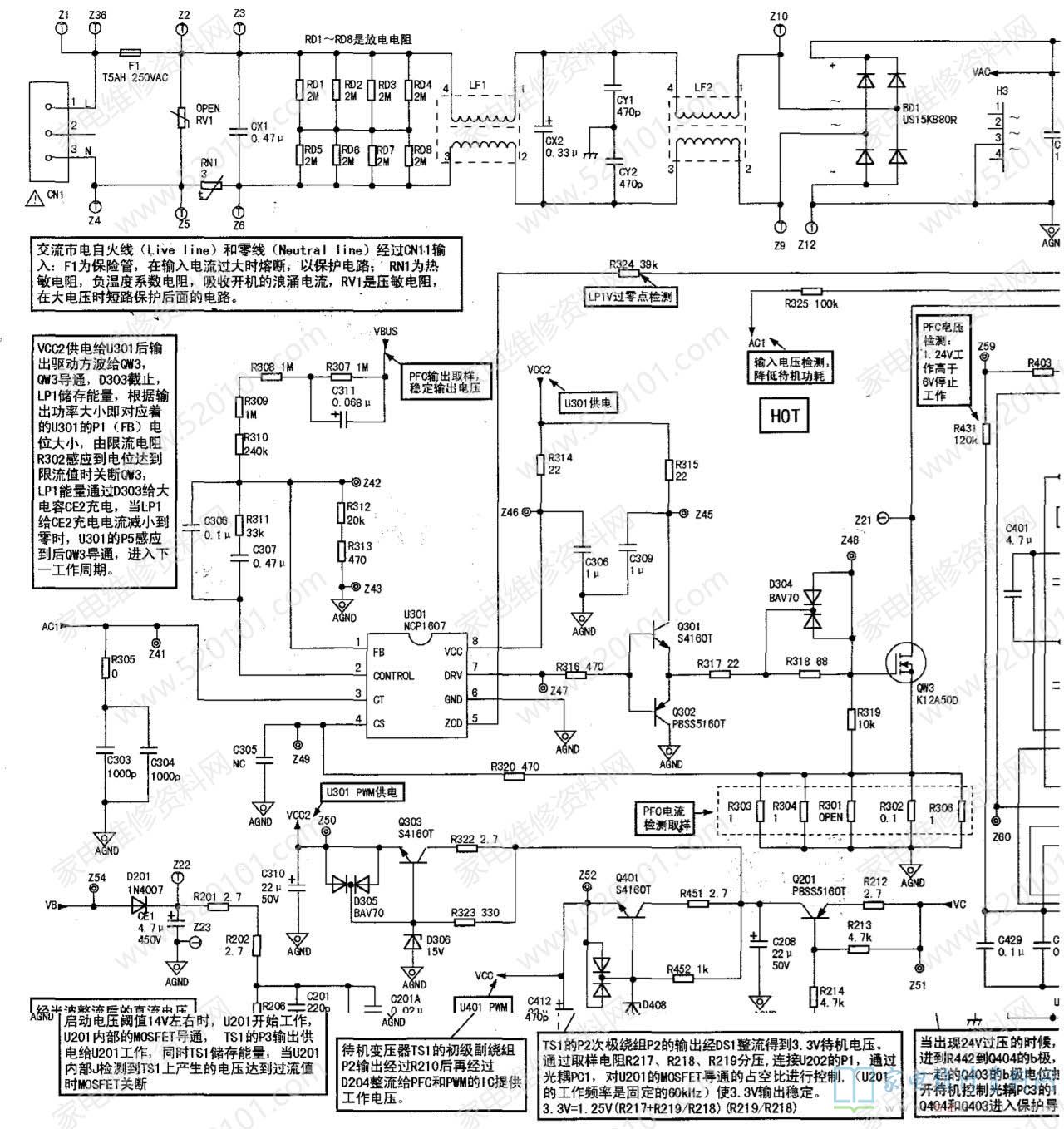

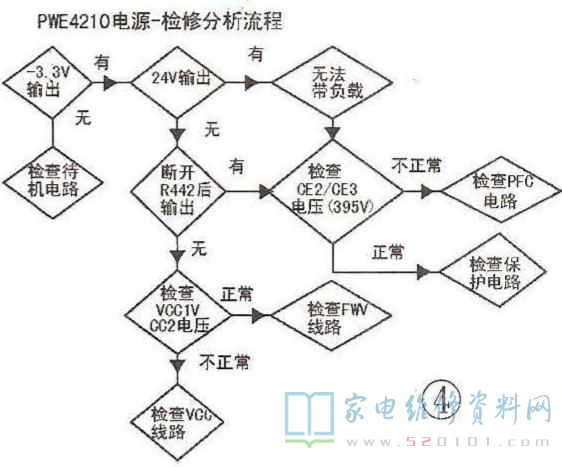

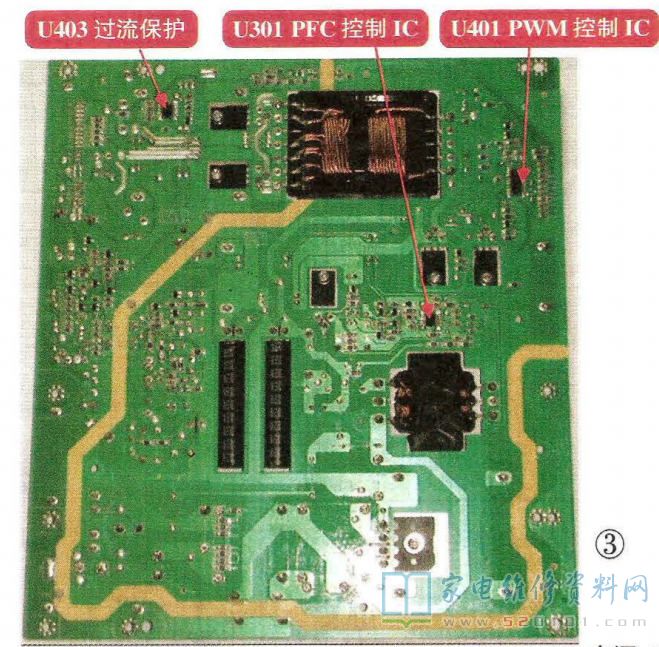

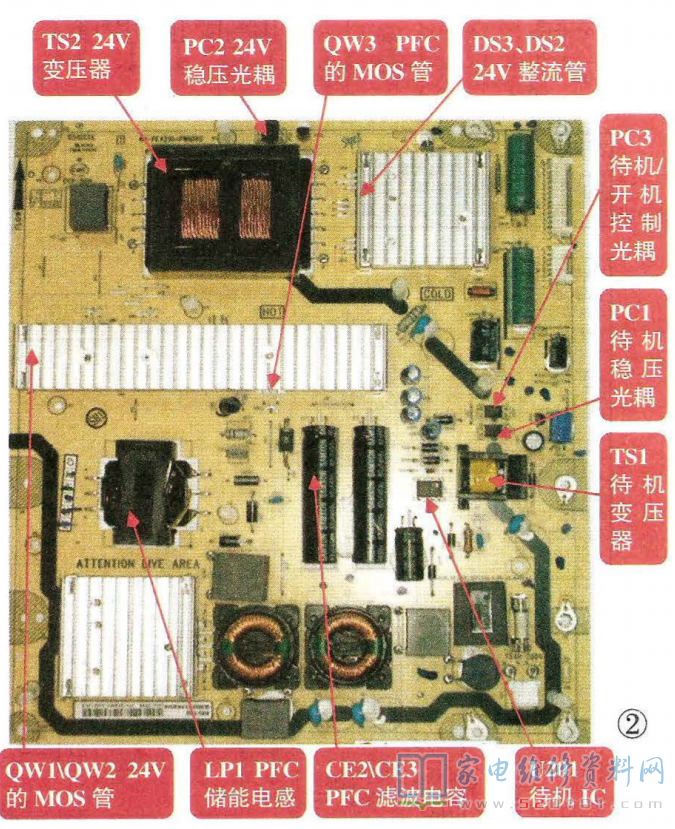

TCL PWE4210电源主要用在37英寸~47英寸液晶彩电上，容易见到机型有L42E5200BE 、下乡机L42S10 、L42S10、LED42C800I 、D46P6100D。该电源工作原理框图见图1，实物图示见图2、图3。PFC电源修理步骤见图4，电路图形解析见图5。

PWE4210电源过压保护:24V输出电压为7V~36V时，24V关闭，3.3V正常;+3.3Vsb输出4V~TV时，24V关闭;3.3V开通。PWE4210电源过流保护时:3.3V正常，24V输出为零。
